快速换模台车
工作原理:
一个极短时间(1-4秒)的电流脉冲就可以激活(充磁)系统,将模具固定在机器背板上而不受时间的 限制,不需要持续的电能也不产生热量。通过一个不同的电流脉冲将处于工作状态的的永磁体的磁力方向改变从而使系统退磁并卸下模具。
RUD快速换模系统安全性能
快速换模系统的每一个磁极都是一个独立的磁性区域,钢铁的核心加上5面环绕的高能永磁体(铝镍钴+铝铁硼)确保高强度的磁力(MMF)集中和持久。 电控永磁技术具有与生俱来的安全性,因为夹紧力永远来自于永久磁性材料的磁场Each
渐近传感器实时检测模具与磁模板的接触状态
FCS (磁通量检测系统) 监测实际的磁力状况
UCS (磁饱和检测系统) 确认磁能转换到位
安全钥匙防止误操作和意外误退磁
完美夹紧力
传统的外围卡压模式使模具不可避免的产生受力偏差,尤其是在大模具上。
太极磁盈的RUD快速换模系统,由于夹紧力均匀的分布在接触表面,模具不会受到任何重压而变形。模具-磁力模板-机器背板完美的结合,从而提高产品质量和可重复性。

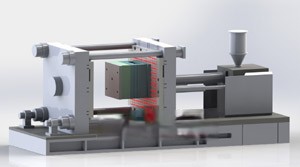

第一步:吊入模具

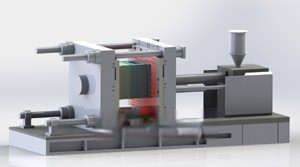

第二步:模具对准定位环

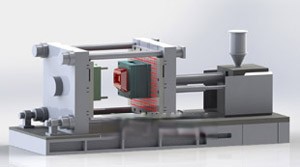

第三步:注塑机合模

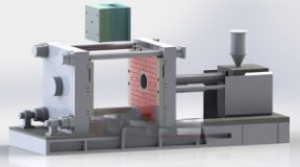

第四步:充磁成功,注塑机开模
